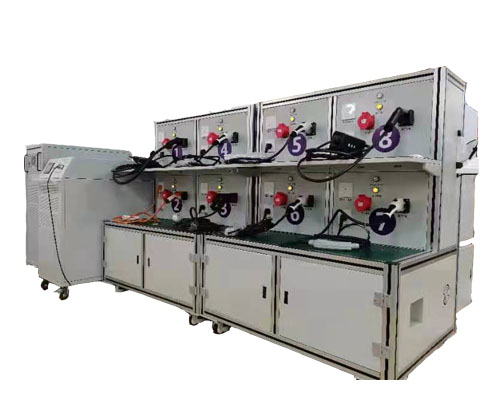

導通測試臺的構成，測試儀、標簽打印機、面板、測試模塊、電源系統及軟件控制。這些相信見過導通測試臺朋友都不陌生，從測試臺的結構上不難看出這是一項需要定期維護及記錄的設備。從維護統計上看，常見的出現失效類型主要有探針變形、按鍵開關失效、鎖片檢測失效、氣密性失效密封塞檢測不出、標簽打印出錯等等; 從以上的故障統計不難發現，作為高頻率使用的導通設備，在硬件的損耗上和使用頻率是呈正相關的。因此對導通測試臺的易損件管理、重要零部件如連接器的測試模塊方面的設計工作需要做重點的關注。汽車線束導通測試臺能管理并存儲線束測試的大量數據。
線束是否能正常接通是整個系統能否正常工作的較基本保障，因此，汽車線束導通測試臺的線束通斷測試是線束較基本的測試內容。線束能否正常接通受很多因素的影響，無論是線束芯線的導電性能、絕緣介質的絕緣性能、線束連接器的質量、還有在線束制作過程中，安裝焊接是否合理，都是影響線束通斷的重要因素。而利用線束測試儀對線束進行通斷檢測，則可以在早期發現線束存在的原則性故障，并及時剔除不合格的產品。線束測試儀導通測試原理：線束導通測試總的原理就是，通過給線纜施加外加電壓激勵源，測量電纜系統各線束端子的電壓，并結合線纜制作圖紙判斷各點電壓，然后通過歐姆定律進行換算，較終得出準確的電阻值。貴陽汽車線材導通測試臺哪里有線束導通大致分為兩種：手動導通檢測和設備通電檢測。
汽車線束導通測試臺2根電線束的導通檢測方法。前洗滌系統，是由儀表板電線束上的組合開關來控制，然后通過C100插接件去前艙線束驅動洗滌電機工作。現在對這一子系統做導通檢測。首先一個步導通檢測儀表板電線束。先從儀表電線束圖紙獲得導線所在位置的準且信息，在實物上找到該導線所在的插接件、端子位置然后用數字萬用表做導通檢測第二步導通檢測前艙線束。先從前艙電線束圖紙獲得導線所在位置的準且信息，在實物上找到該導線所在的插接件、端子位置，然后用數字萬用表做導通檢測;第三步綜合以上所做的工作，將兩根電線束對接。對雨刮開關的4號端子與前洗滌電機插接件的2號端子做導通檢測。實際上在做整車電線束的導通檢測時，可以直接從第三步開始做起，如果發現導通檢測不合格，需要檢查問題分析原因的時候，再回到首先一個步和第二步，可以很快的得出結論：儀表板電線束部分出現問題、前艙線束出現問題或是插接件部分出現問題。
汽車線束導通測試臺在提高檢測速度、增強系統柔性、減輕檢測工人勞動強度、方便人機交互并可實現數據跟蹤和檢測結果打印等方面具有明顯效果。不單可以精確檢鋇汽車線束斷路、短路、錯接等故障類型，定位故障發生位置還可以對檢測過程進行實時監控，對檢測結果進行儲存記錄和實時打印并可選擇單個線束或多個線束共同檢測方式以及針對不同汽車線束的模塊化檢測。每次汽車線束檢測結束后，如果線束存在故障(不合格)，工作臺上會有指示?并伴有蜂鳴器報警，如果線束檢驗合格，工作臺上也會有指示。汽車線束導通測試臺設備可單機操作，亦可連接至電腦操作。
很多機器設備，尤其是汽車線束導通測試臺，需要很多控制裝置和零部件，內部的導線很多。如果是通用的產量比較多的機器設備，其內部的導線往往不是在整機安裝時一根一根的接的，而是提前制作成線束。有一些線束是很多根線組合在一起的，其兩端分別有輸入接插端子和輸出接插端子。這些線束在安裝到機器前，需要全檢測試輸入接插端子和輸出接插端子是否連通，因?yàn)閷?dǎo)線與接插端子的連接可能會接觸不良，接插端子本身也會有問題，甚至導線也會因?yàn)閾p傷而導致不通。這種輸入接插端子與輸出接插端子不通的線束安裝到機器上，會導致機器的無法工作及損壞。線束導通測試儀采用先進技術，適用于線材線束短路、斷路錯位和瞬間斷短路測試。汽車線束導通測試臺快速上手指南，首先需要轉接出待測線束對應的插座。珠海地鐵線束汽車線束導通測試臺
汽車線束導通測試臺正常測試方式,采用全程時時重復掃描方式。
隨著汽車行業的不斷發展和變化，也給汽車線束行業帶來了新的發展和挑戰，線束導通測試方式近年來也在不斷的升級改造，不但改進了原有的測試模式，而且顯示面板也改成了觸摸屏式的液晶顯示器，更加自動化的提高了測試速度及工作效率。汽車線束作為汽車關鍵的零部件之一，可靠性對汽車至關重要。如果線束裝備完成后不進行導通測試，線束就可能發生短路和錯路等情況，直接或者間接的影響到汽車的安全性，汽車線束導通測試臺能對簡單的元件和感應效應進行定量測試寬范圍設置測試技術條件，靈活多樣施加測試信號、電壓、電流，是規模化測試較為理想的工具。
