電動汽車充電是電動汽車發展中遇到的問題之一，解決好電動汽車充電問題，可以加速電動汽車的發展。現有電動汽車充電方式主要有4種：交流充電方式、直流充電方式、無線充電方式、電池更換方式，下面將對這4種充電方式做一個簡單的介紹。
1、 交流充電方式
交流充電一般采用220V單向交流電或者380V三相交流電，通過車內安裝的車載充電機，轉換為合適電壓的直流電，對車載動力蓄電池進行充電。該種方式充電電流較小，充電時間一般都在6h以上。電動汽車家用充電設施和小型充電站多采用這種充電方式。

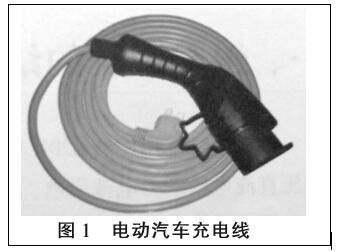

家庭充電一般采用220V單向交流電，充電線作為標準配置平常放在后備箱里如圖1所示，充電時只需將三孔插頭插入停車場或家中的電源插座，將充電槍插入車上交流充電口即可，其連接方式如圖2所示。

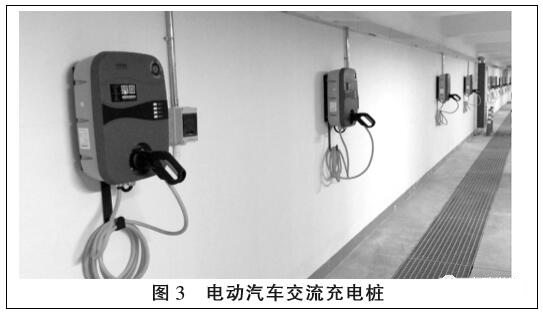

小型充電站一般采用380V三相交流電或者220V單相交流電，充電樁設置在公共停車場、大型商超、辦公樓停車場、學校、公園等地如圖3所示，車主將車?？吭谘b有充電樁的停車位上，連接充電線即可開始充電如圖4所示，通常采用投幣、刷卡等計費方式。
主要優點：1)充電樁成本低，安裝方便，一般停車場都可以進行改造;2)可利用電網晚間的低谷電進行充電，充電成本較低;3)充電電流較小，電壓相對穩定，能夠保證動力電池組安全和延長使用壽命。
主要缺點：充電時間過長，難以滿足車輛緊急運行和長時間續航里程的需求。
2、 直流充電方式

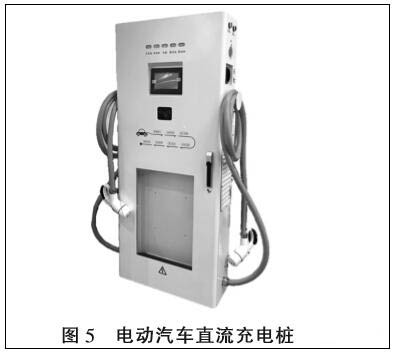

直流充電是指通過直流充電樁如圖5所示，將電網380V三相交流電轉化為直流電，通過充電連接裝置直接給車載動力蓄電池進行充電，電動汽車只需提供充電及相關通信接口，其連接方式與交流充電連接方式二一致如圖4所示。
該方式充電電流大，一般為150A～400A，充電時間在10min～30min。目前，直流充電多應用于城市公共充電設施及高速公路服務區充電站。
主要優點：可以提高電動汽車的充電效率，節約時間。
主要缺點：充電機制造、安裝和工作成本較高;充電電流大，對充電的技術要求高，對電池的壽命有負面影響;易造成電池過熱，存在安全隱患;大電流充電會對公用電網產生沖擊，會影響電網的供電質量和安全。
3、 無線充電方式

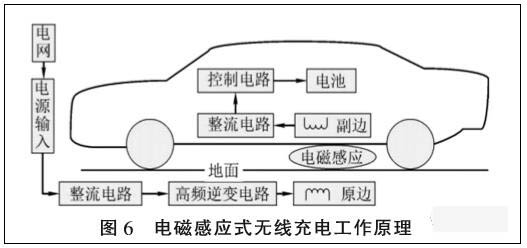

目前無線充電方式主要有三種：電磁感應式、磁場共振式、無線電波式[3]。電磁感應式是將受電線圈安裝在汽車的底盤上，將供電線圈安裝在地面上，當電動汽車行駛到供電線圈正上方時。供電線圈中有交變電流通過，通過電磁感應在受電線圈中產生一定的電流，如圖6所示。
磁場共振式與電磁感應式工作原理大致相同，其區別在于磁場共振式中的供電線圈和受電線圈使用相同的共振周波，即諧振。將供電線圈和受電線圈調整到相同的頻率，它們就可以交換彼此的能量，如圖7所示。
無線電波式主要由微波發射裝置和微波接收裝置組成，其原理就像在車里使用的移動電話，將微波發射裝置安裝在路邊的電線桿或者建筑上，在汽車頂部安裝一個專用的微波接收裝置。微波發射裝置將電能轉換成微波信號后進行發送，汽車頂部的微波接收裝置收到微波信號后進行轉換，將轉換產生的電能儲存在汽車的電池中。
這3種充電技術各有優缺點，如表1所示。
4、電池更換方式
電池更換方式是在專業的換電站，采用全自動或者半自動機械設備，用充滿電的蓄電池組更換下電量即將耗盡的蓄電池組。蓄電池歸服務站或者電池廠商所有，電動汽車車主只需購買裸車并且租賃電池即可。對于更換下來的蓄電池，可以在服務站充電，也可以集中收集起來以后再充電。主要優點：電池更換時間接近加油站加油時間，只有3min～5min;動力電池可與車輛分開售賣，客戶可以只買裸車，而電池采用租賃方式運營，可以大幅降低車輛購置成本;電池由專業運營公司負責充電、維護、回收，可以充分發揮電池的效能，保持電池的健康。電池運營公司可以集中選擇夜間用電低谷時段慢速充電，對電網起到錯峰填谷作用，也能降低企業運營成本。主要缺點：存放大量未充電和已充電的蓄電池需要很大的場地，因此換電站基礎設施建設成本較高;電池本身外形和各項參數、電池和電動車的連接、電池和外置充電設備的連接等都需要高度的標準化;電池租賃企業運營復雜，電池租賃成本較高。
5、總結
上述4種充電方式都有其優點，也存在很多亟待解決的問題。電動汽車行業想要更好的發展，離不開充電技術和充電基礎設施的發展，如何充分發揮每種充電方式的優點，合理規劃布局充電基礎設施，解決每種充電方式存在的技術問題，是新能源電動汽車行業整體規劃以及技術人員選擇研究方向所應該關心的問題。
