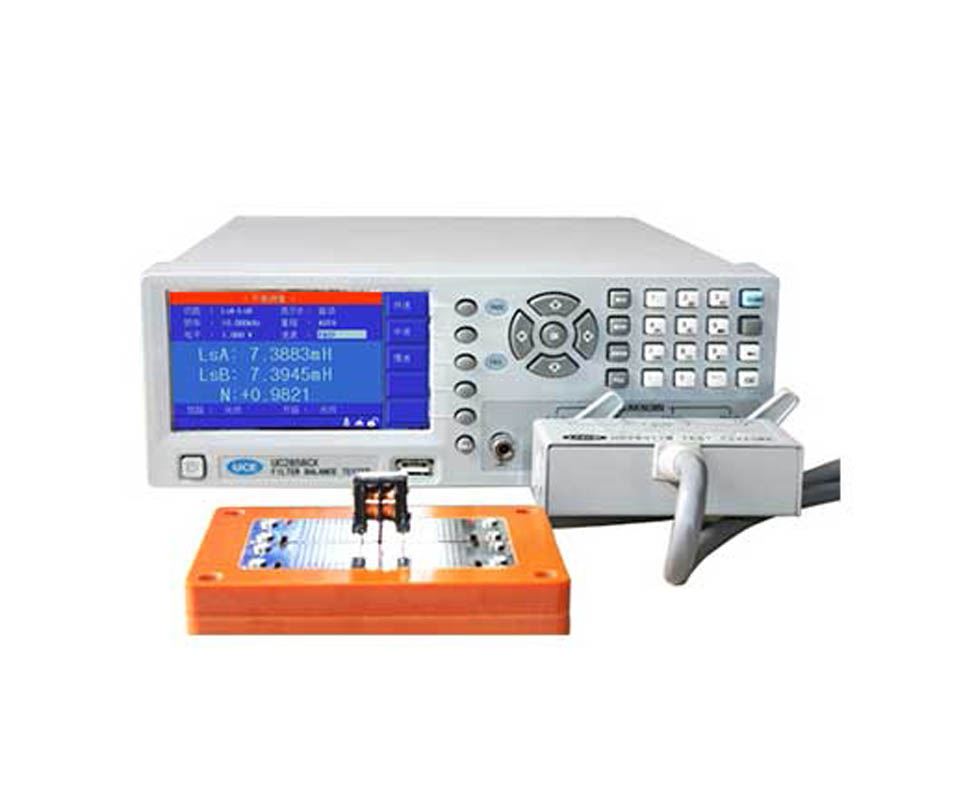

產品介紹
特點：
■ 4.3英寸彩色LCD顯示器，更直觀清晰
■ 0.1%的精確度，測試速度最快50次/秒
■ 50 Hz-200 kHz，37個典型頻率點
■ 30 Ω, 100 Ω,兩種不同信號源輸出阻抗
■ 測試結果，同一頁分類以不同顏色顯示，快速判斷合格，不合格。
■ 可靠的數據測試結果，可和Agilent國際品牌測試結果比對
■ 中英文顯示，操作簡單易用
■ 內部50組設定文件，U盤擴展多組測試文件保存或調用
■ 可通過USB HOST來實現儀器軟件版本的升級和更新
■ U盤拷屏功能保存數據更方便,可支持格式FAT16, FAT32文件系統
■ 標配RS232C、HANDLER、USB HOST，可選GPIB
規格：
| 測量功能 | ||
| LCR測試參數 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ | |
| 變壓器測試參數 | L,R, Z ,DCR,TURN,TRL，P, Q, BAL, | |
| 測試頻率 | 50、60、80、100、120、150、200、250、300、400、500、600、800、1K、1.2K、1.5K、2K、2.5K、3K、4K、5K、6K、8K、10K、12K、15K、20K、25K、30K、40K、50K、60K、80K、100K、120K、150K、200K(Hz)，37個頻點 | |
| 基本測量準確度 | 0.1% | |
| 等效電路 | 串聯, 并聯 | |
| 數學功能 | 絕對值偏差, 百分比偏差 | |
| 量程方式 | 自動, 保持, 手動選擇 | |
| 觸發方式 | 內部, 手動, 外部, 總線 | |
| 測量速度（≥1kHz） | 快速: 最快40次/秒, 中速: 11次/秒, 慢速: 3次/秒 | |
| 平均次數 | 1—255 | |
| 延時時間 | 0—60s, 以1ms步進 | |
| 校準功能 | 開路/ 短路/ 負載 | |
| 測試端配置 | 五端 | |
| 顯示方式 | 直讀，Δ，Δ%，V/I（被測電壓/電流監視） | |
| 顯示器 | 5位分辨率，4.3英寸彩色LCD顯示器 | |
| 測試信號 | ||
| 測試信號頻率 | 50 Hz－200 kHz | |
| 輸出阻抗 | 30 Ω, 100 Ω可選擇 | |
| 測試信號電平 | 正常：0.02V-1V 連續可調準確度：10% | |
| 偏置源 | 內部 | ±2V偏壓源，準確度：1% |
| 擴展 | 可擴展±5VDC偏壓源 | |
| 顯示范圍 | ||
| |Z|, R, X | 0.01mΩ — 99.999 MΩ | |
| |Y|, G, B | 0.0001µS — 99.999 S | |
| C | 0.0001 pF — 9.9999 F | |
| L | 0.0001 µH — 9999.9 H | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 99999 | |
| DCR | 0.01 mΩ — 99.999 MΩ | |
| TURN | －999.99—999.99 | |
| P | +， — | |
| BAL | -999.99—999.99 | |
| ?6?2% | -99.999%-99.999% | |
| 其他 | ||
| 比較器功能 | PASS、HI、LOW、PASS/FAIL、LED指示 | |
| 存儲器 | 50組內部儀器設定供存儲/調用，外部500組 | |
| 接口 | 標配RS232C、HANDLER、USB HOST可選GPIB | |
